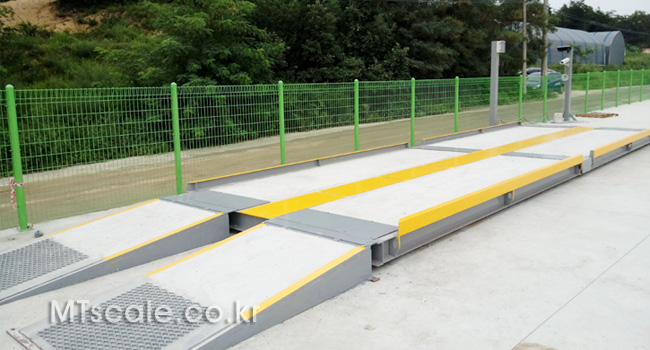

콘크리트 트럭스케일

(Concrete truck scale)

당 사의 콘크리트 트럭스케일은 노면에 직접 설치하므로 기초공사가 필요 없는 신 개념의 트럭스케일입니다.
우수 구배가 있는”경사노면”에 직접 설치합니다.

장점 1 : 우수 구배가 있는 경사노면에 직접 설치합니다.
계근대 바닥의 슬러지가 우수 구배에 의하여 자연 제거(청소) 됩니다.

장점 2 : 적당한 자중(15ton 이상)이 있어 저울이 안정적입니다.
콘크리트는 진동흡수 능력이 탁월합니다.(10년 이상 수명 보장)

장점 3 : 계량판(콘크리트)의 미끄럼 방지 기능이 있습니다.

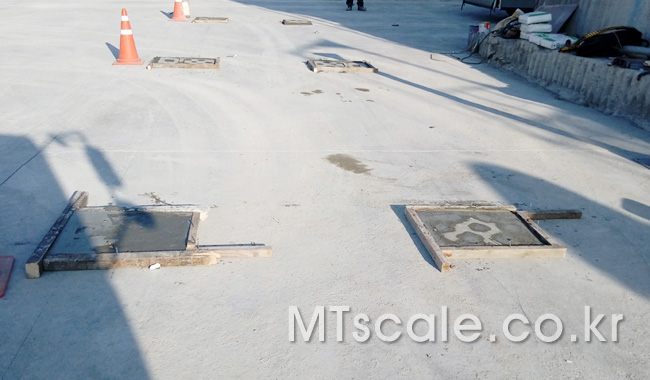

장점 4 : 지상식이므로 유지 보수가 편리합니다.(중앙라인 전체가 맨홀입니다.)
지중식은 로드셀이 상시 슬러지에 박혀있으므로 고장요인이 상존합니다.

장점 5 : 계량판과 Ramp 사이에 틈이 없습니다.(슬러지 유입방지 목적)
종래 계근대는 게량판과 Ramp사이에 틈(약 20mm정도)있어 그 틈으로 다량의
슬러지(모래 등)가 유입되어 퇴적됩니다.

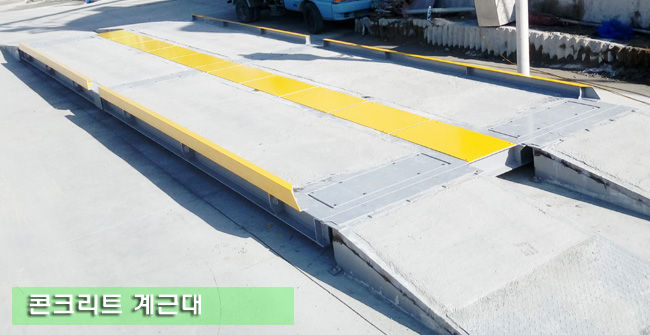

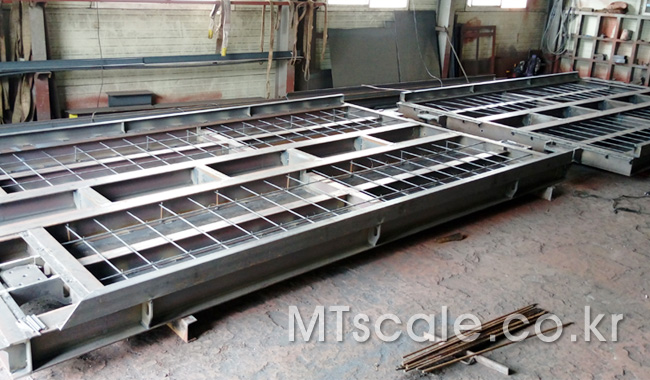

<콘크리트 계근대 계량판>

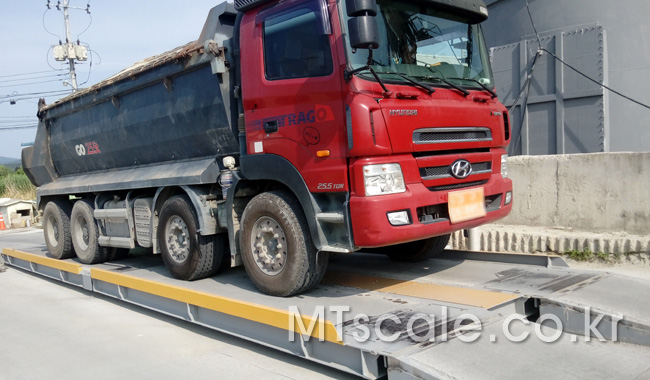

제품은 덤프트레일러 계량용으로 계근대 길이는 11m이고, 2판입니다.

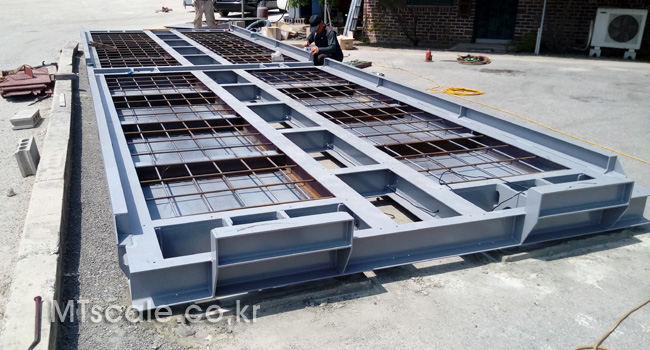

콘크리트 타설을 하기위하여 철근을 배근하였습니다.

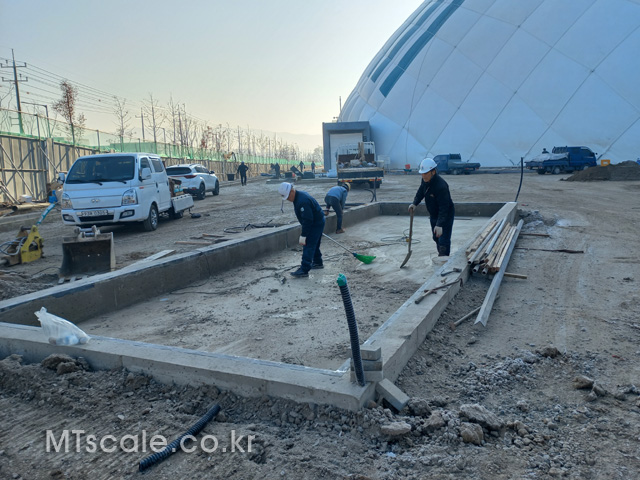

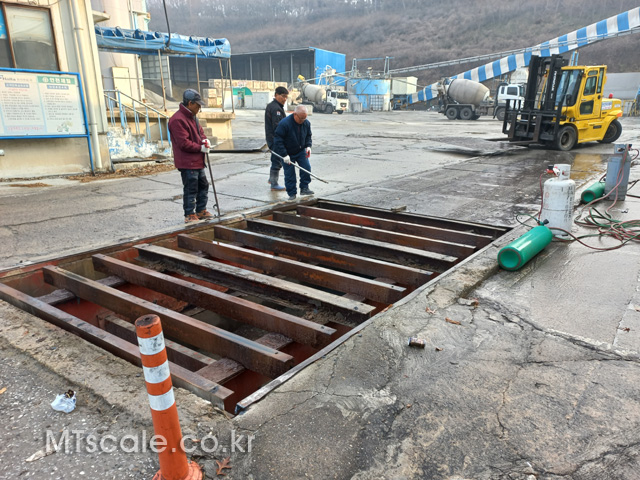

<콘크리트 계근대 설치장소 선정>

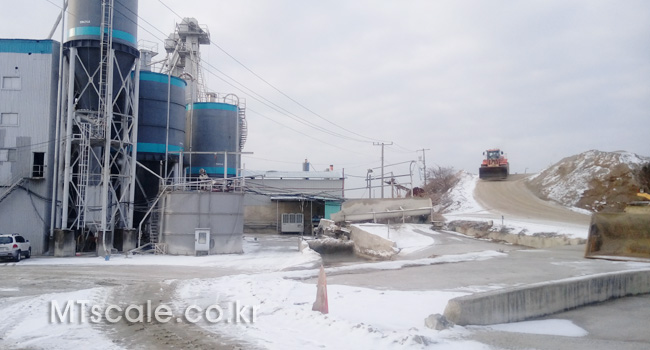

설치 장소는 레미콘 공장이고,
우수 구배는 길이방향이 2.2°, 법선방향은 1.5°입니다.

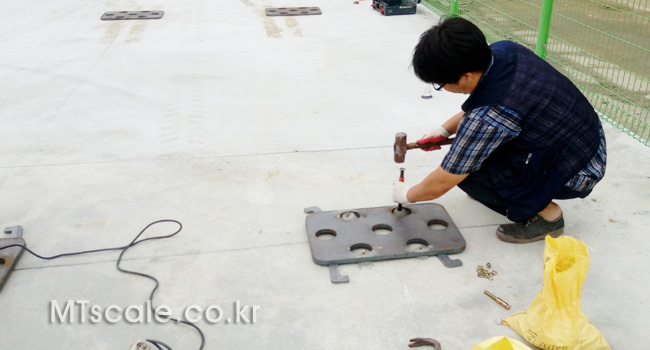

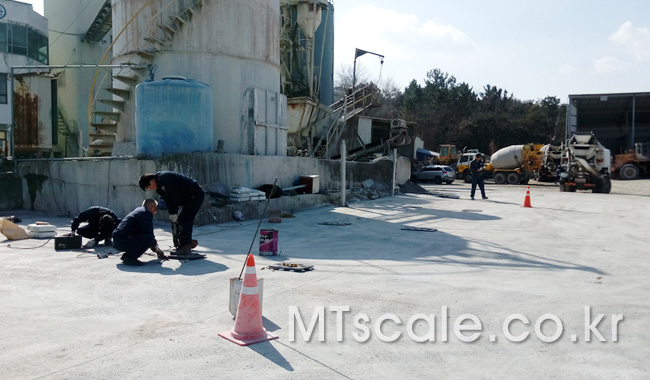

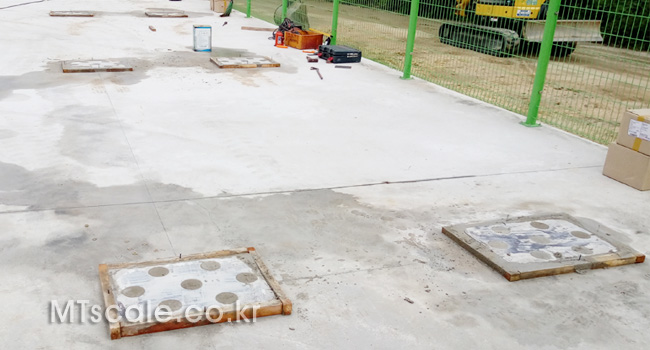

Base Plate(6Point)를 설치합니다.

Base Plate를 Grout하여 설치 완료 합니다.(동절기에는 양생기간이 필요합니다)

<계량판 설치>

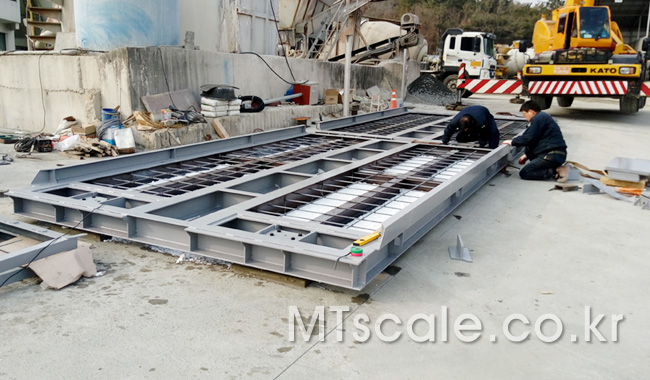

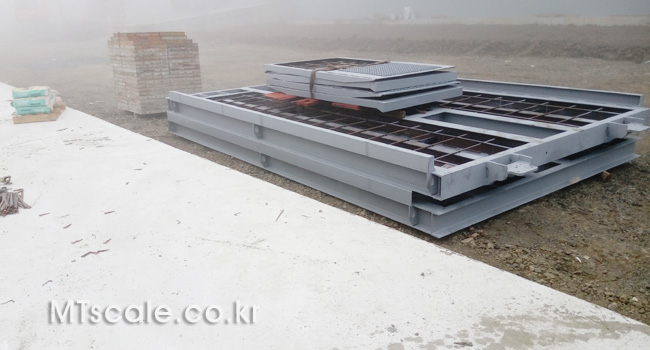

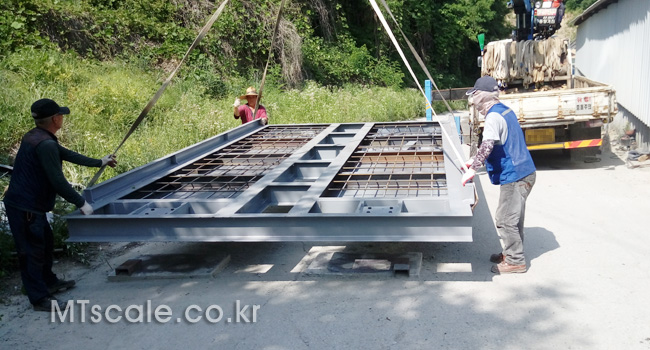

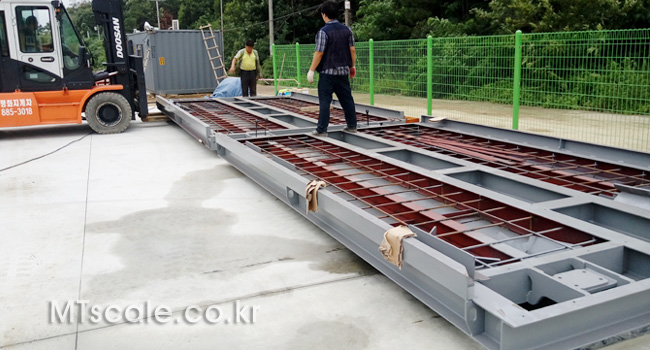

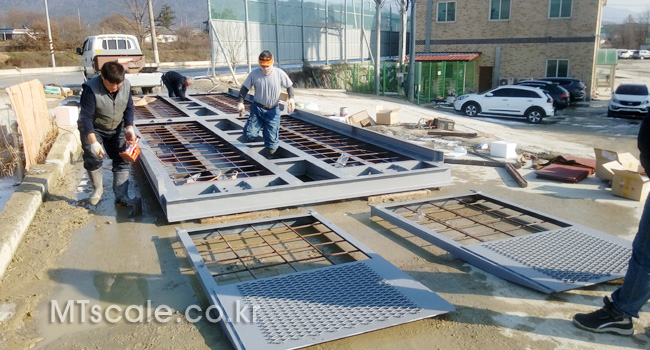

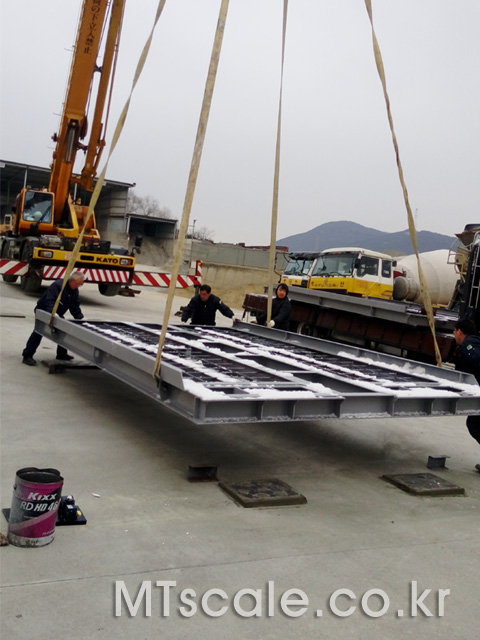

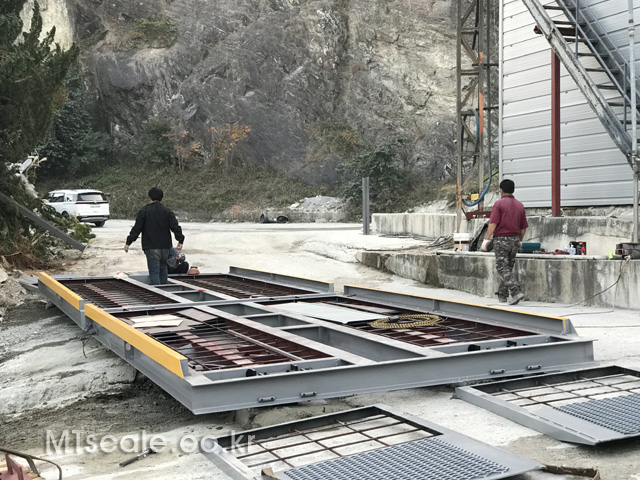

용접식 계량판을 크레인으로 들어서 설치합니다.

<계량판 설치 2>

계량판(2판)을 설치하고, 로드셀 위치를 정밀 조정합니다.

<계량판에 레미콘 타설>

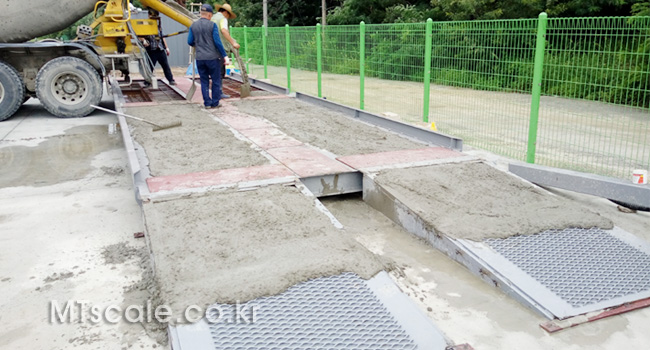

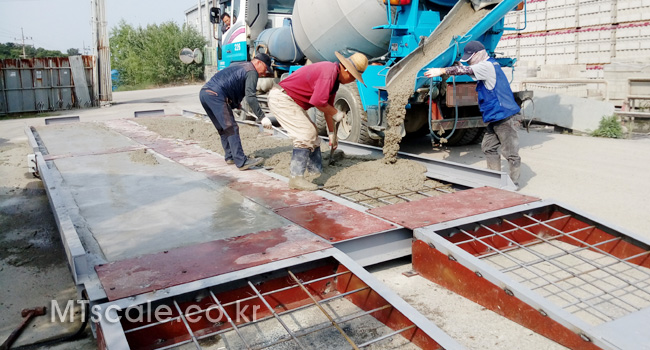

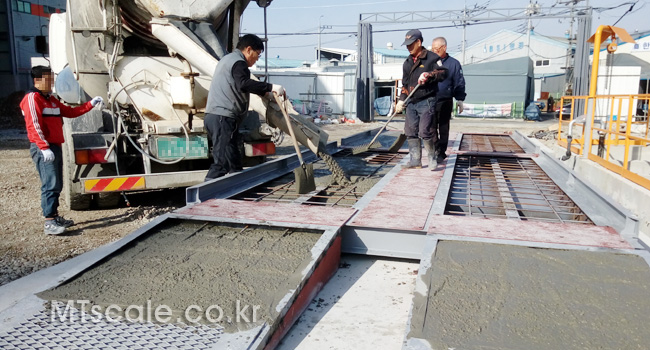

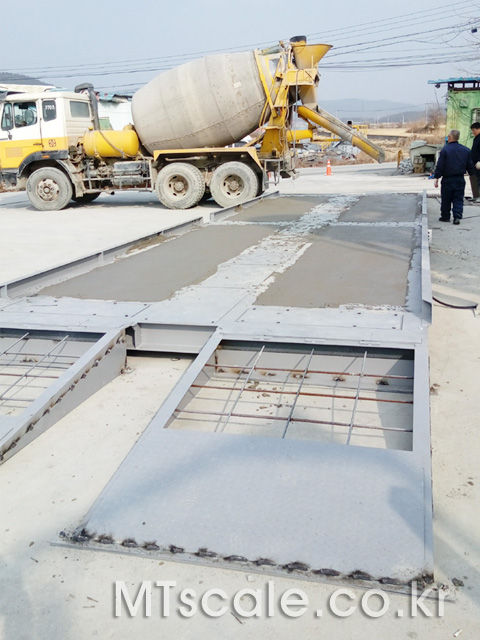

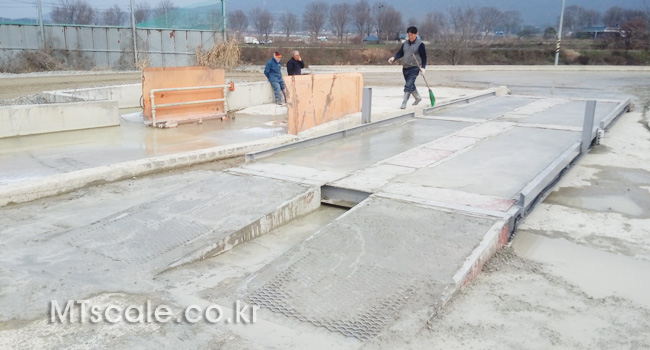

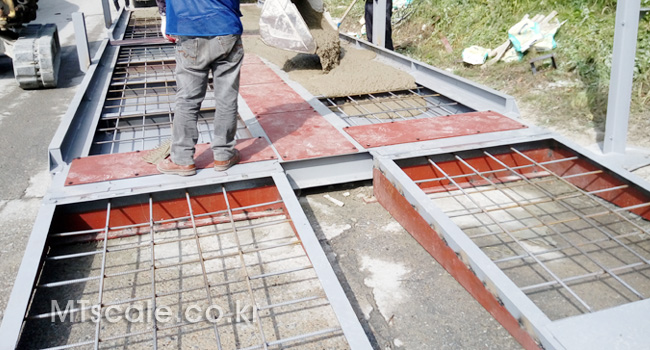

계량판의 양측 로딩면에 레미콘을 타설합니다.

<레미콘 타설 2>

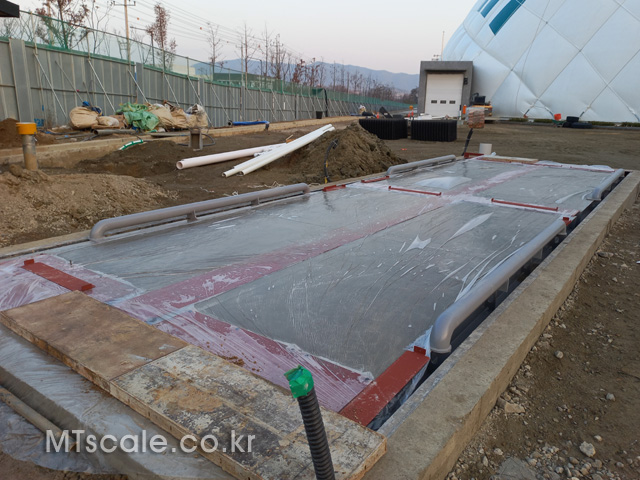

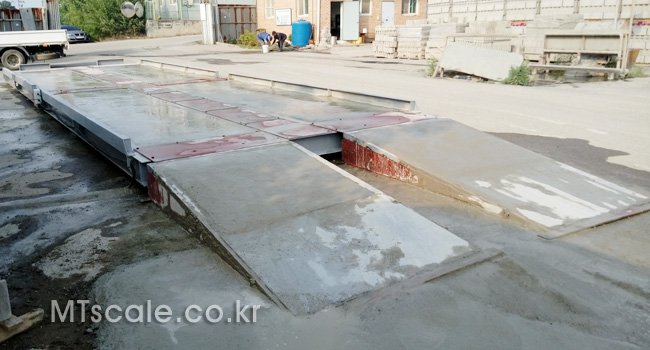

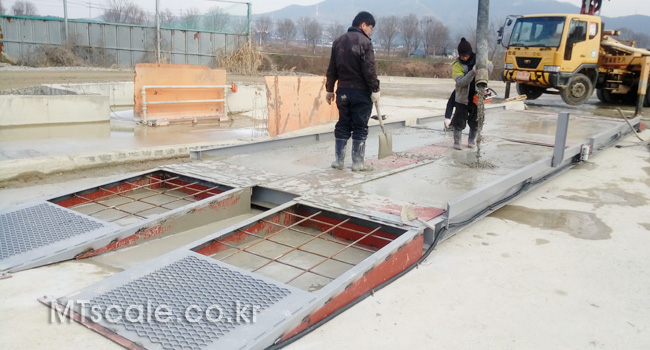

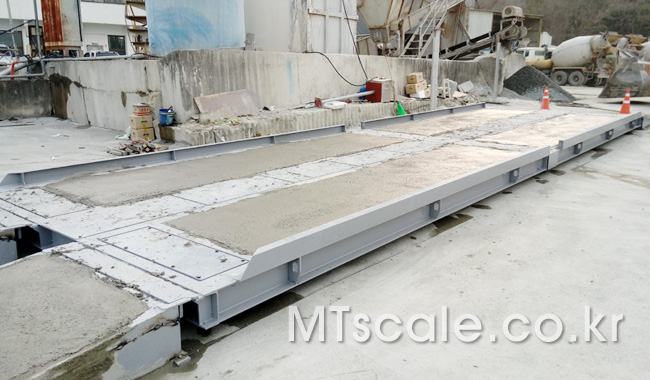

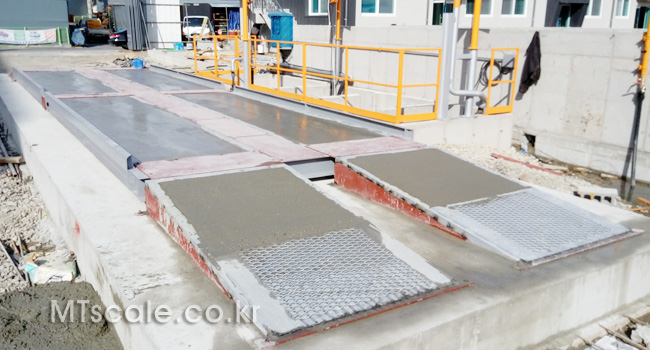

계량판과 Ramp에 레미콘 타설을 완료하고 양생을 시작합니다.
계량판과 Ramp사이에 틈이 없습니다.(슬러지 유입 방지 목적)

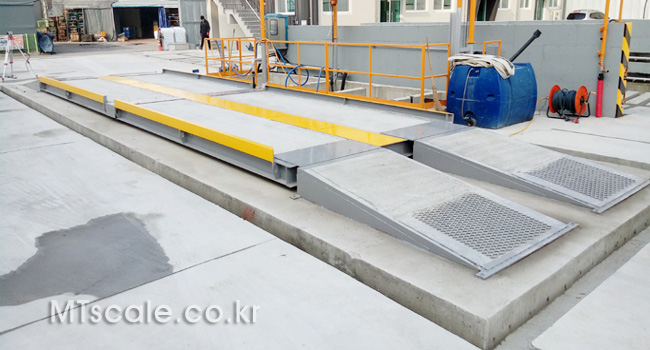

<Ramp와 계량판>

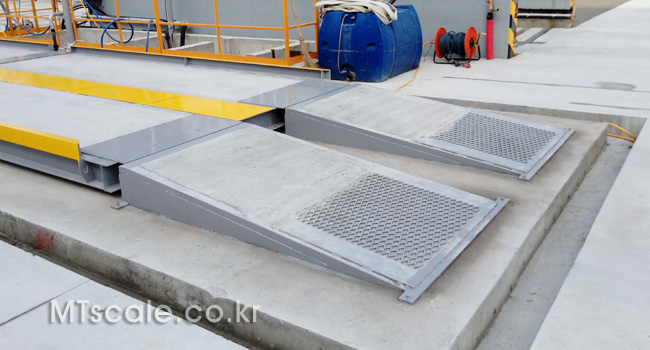

슬러지(모래 등) 유입을 방지하기 위하여 Ramp와 계량판 사이의 틈(보통 15mm)을 철판으로 메꾸었습니다.

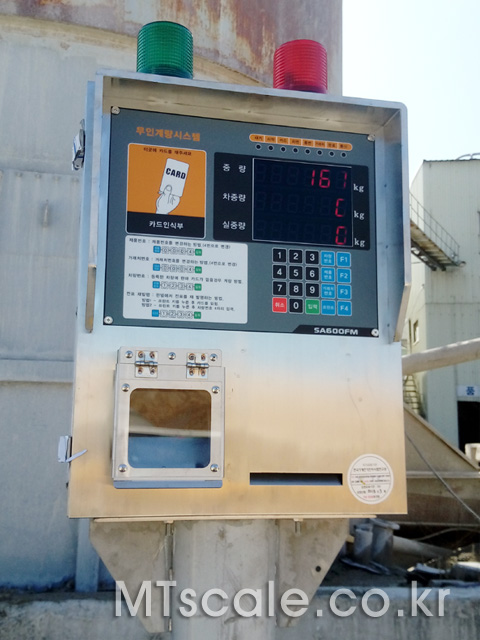

<무인 계량설비 /Digital Controller>

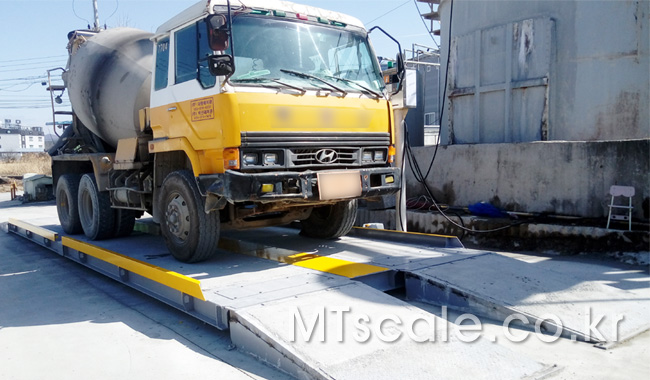

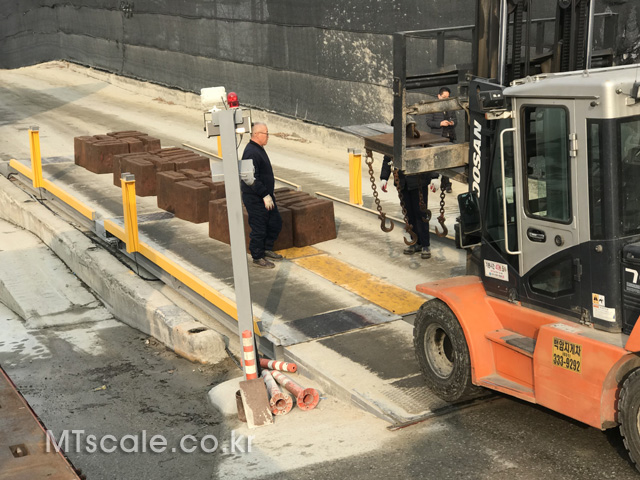

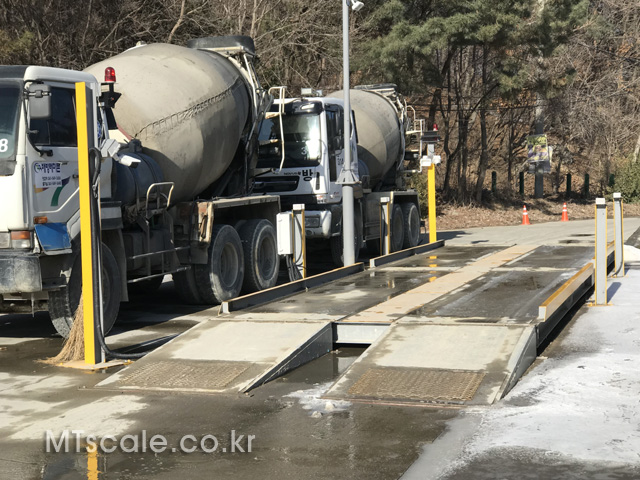

계근대 설치현장이 레미콘 공장이므로 레미콘 차량으로 시운전을 하였습니다.
시운전 항목은 무인 계량설비와 카메라 등입니다.

<정상운영>

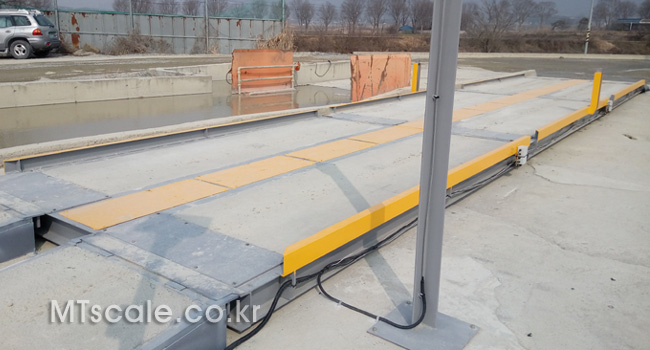

설치 실적 : 파주 현장(11m, 50ton)

<계량판 설치>

<레미콘 타설>

<레미콘 타설 완료>

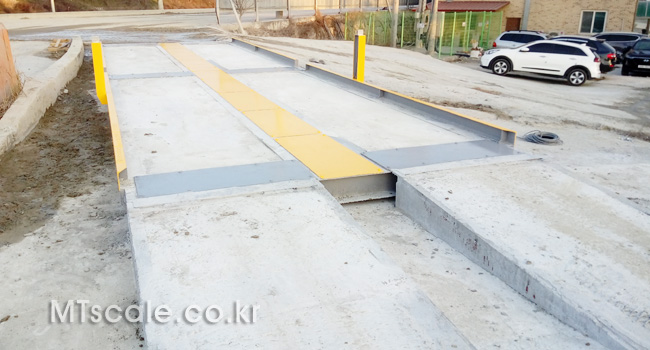

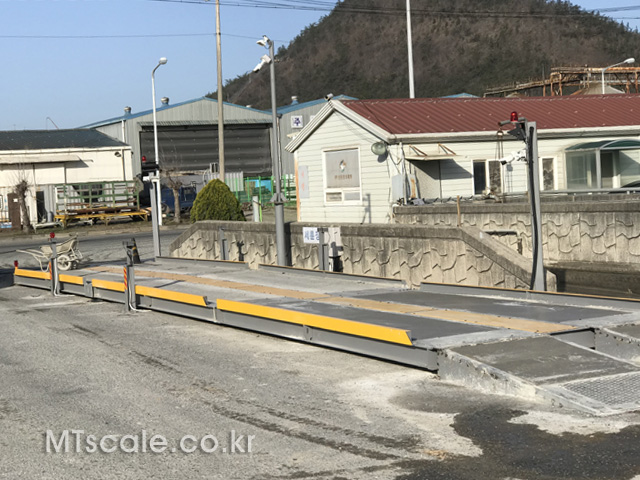

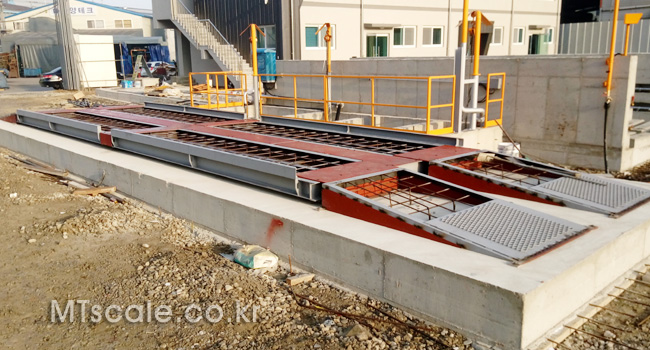

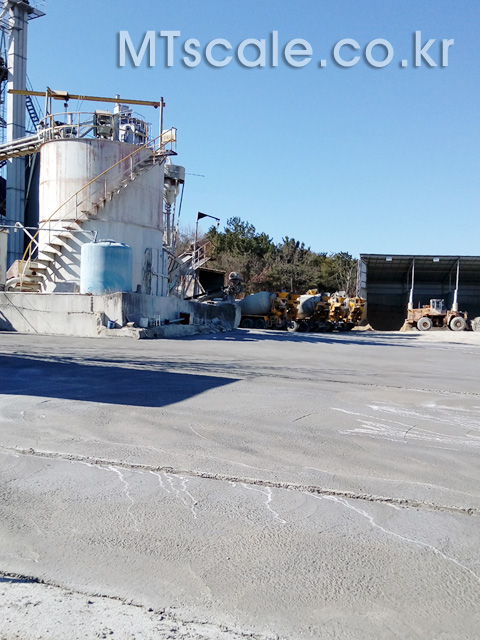

<설치완료>

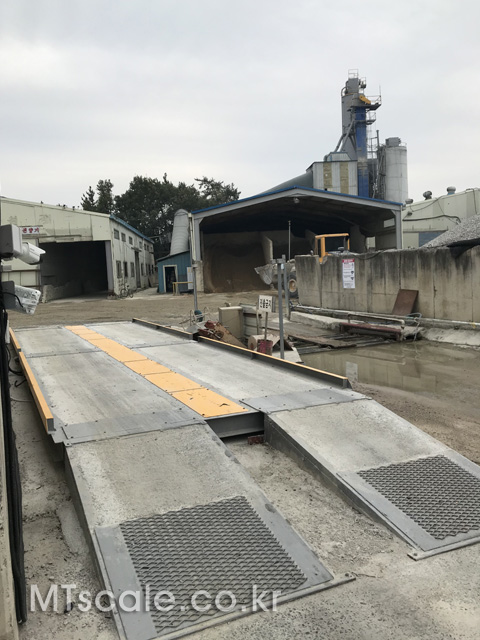

설치 실적 : 구미 현장(11m, 50ton, 동하중 트럭스케일)

<계량판 설치>

<레미콘 타설>

<설치완료>

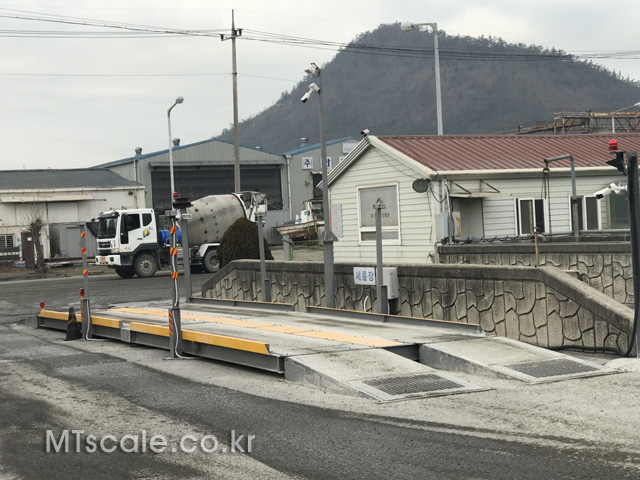

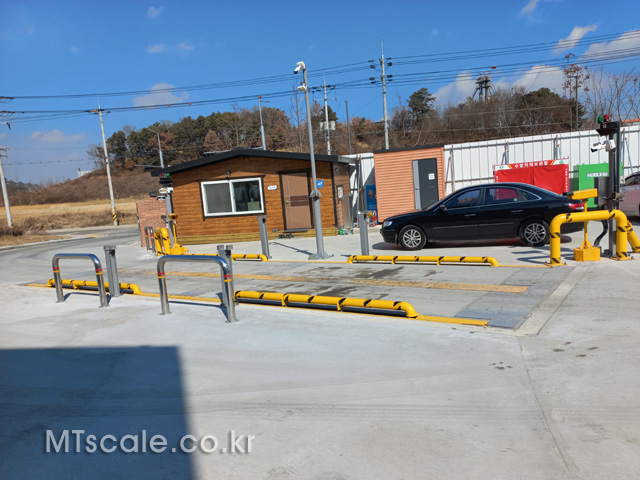

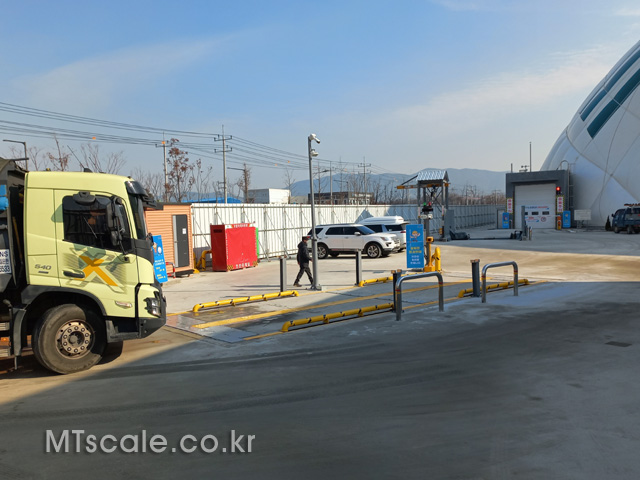

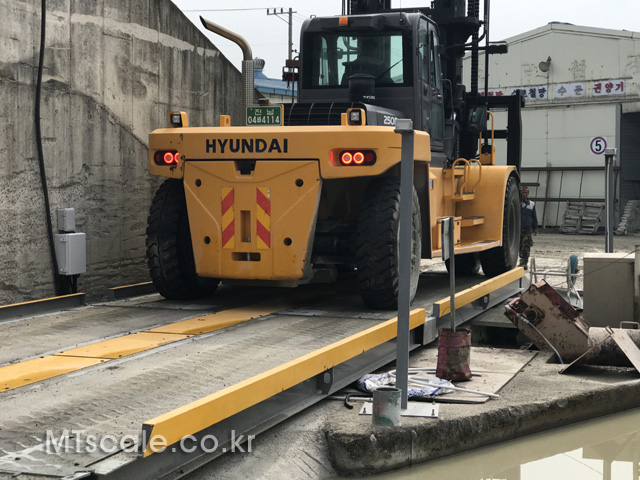

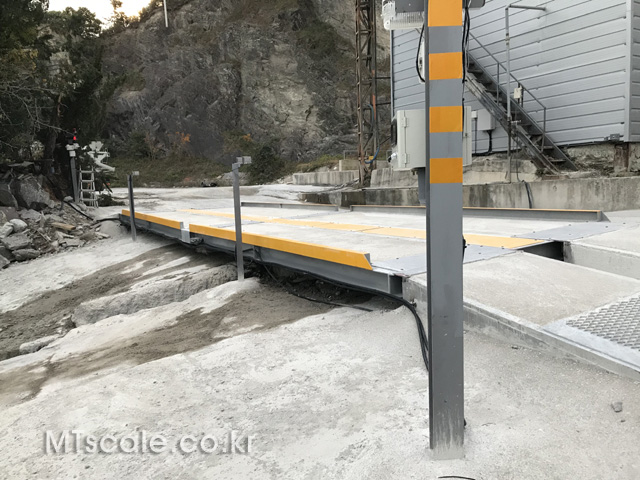

경사 노면에 설치한 “무정차” 트럭스케일 입니다.
무정차 트럭스케일은 차량이 계근대를 통과(무정차)하면 계량이 완료되는
신개념의 트럭스케일입니다.

설치 실적 : 김제 현장(11m, 50ton)

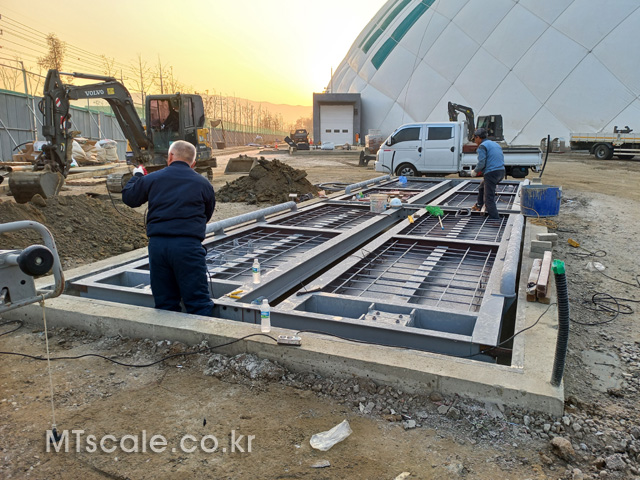

<설치현장>

<계량판 설치>

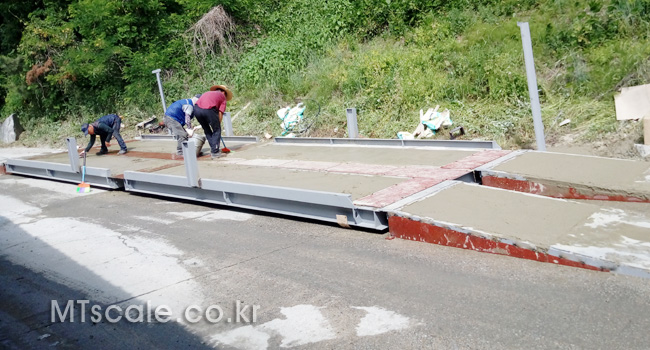

<레미콘 타설>

<레미콘 타설 완료>

<설치완료>

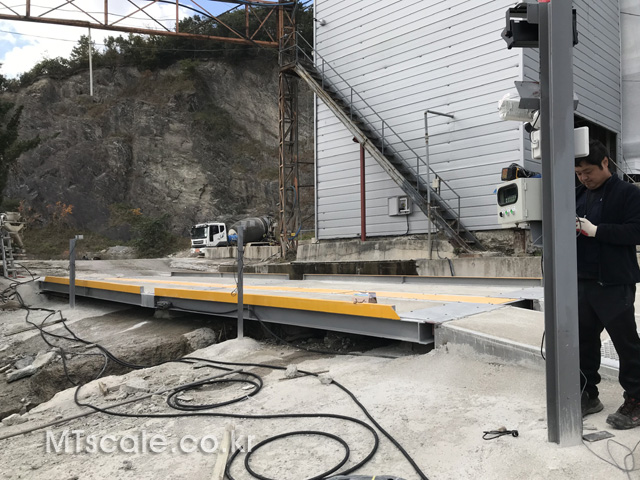

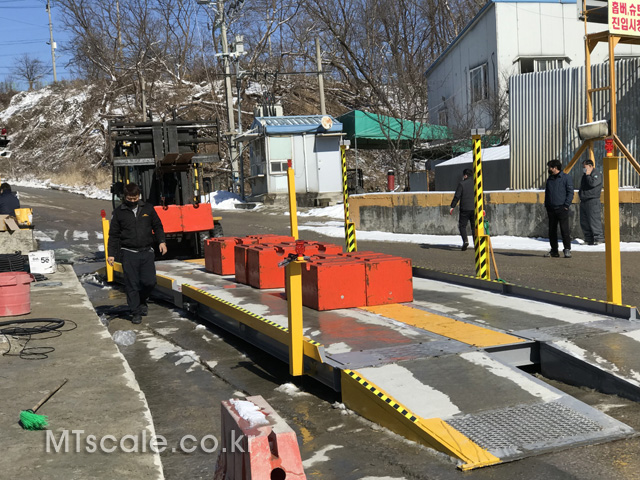

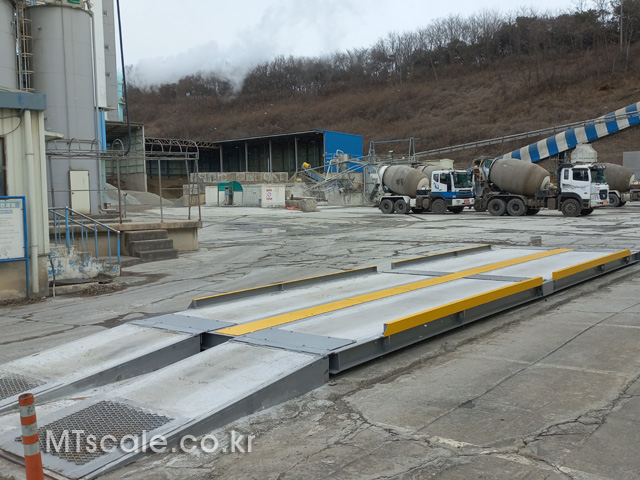

설치 실적 : 창원 현장(11m, 50ton)

<제품 현장 입고>

<계량판 설치>

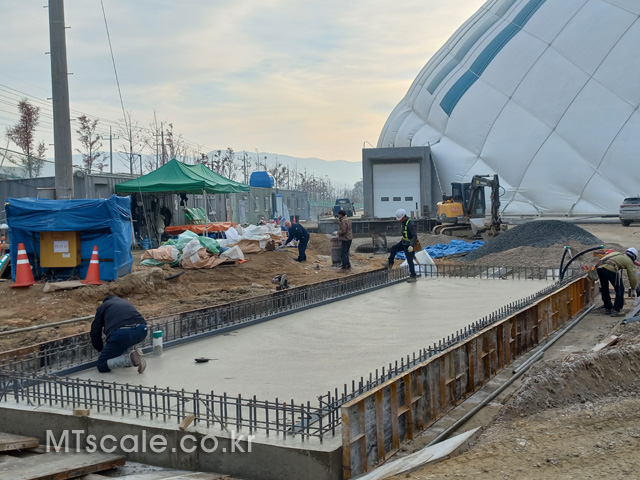

<레미콘 타설>

<레미콘 타설 완료>

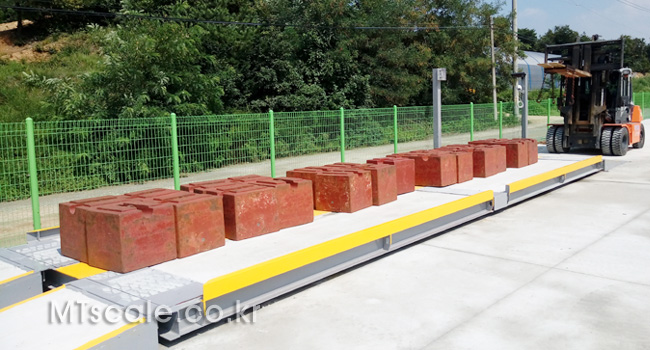

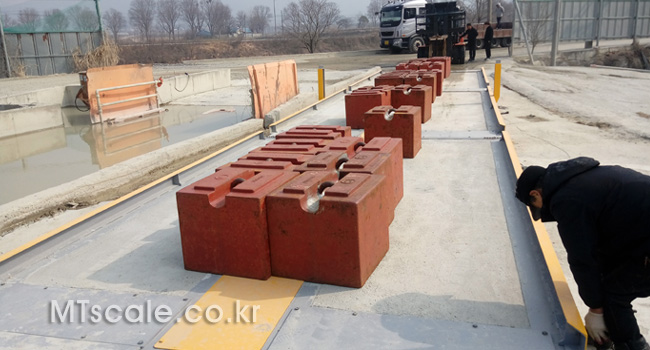

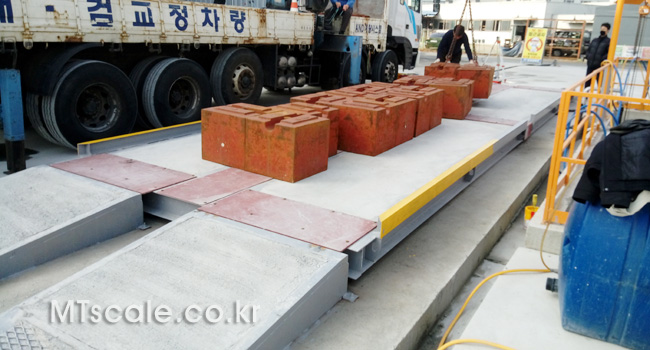

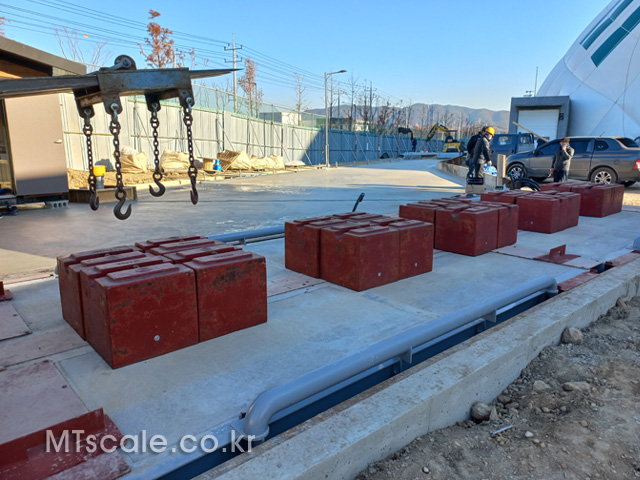

<레미콘 양생 후 검정합니다.>

<검정 후 도색>

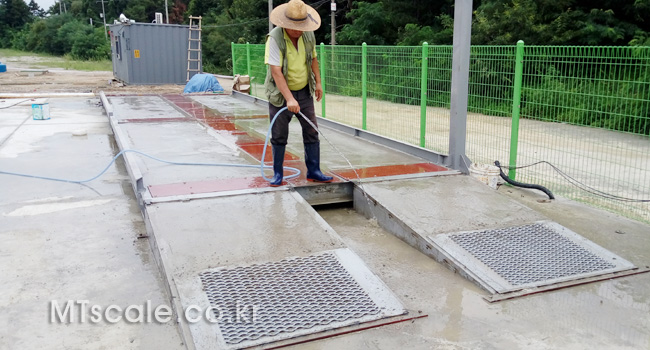

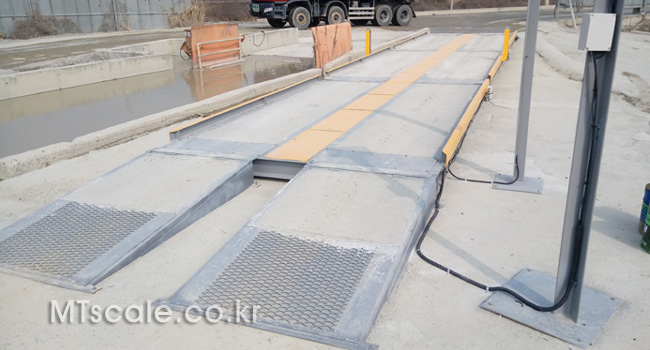

트럭스케일 주변에 수로를 형성했습니다.
(우천시 또는 물청소 때 발생하는 오수의 범람을 방지하기 위한 것입니다.)

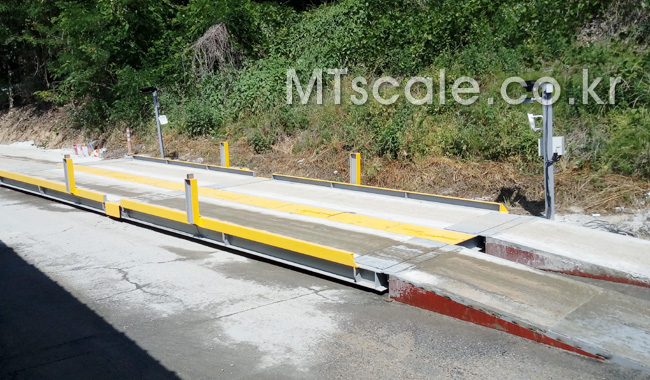

설치 실적 : 김제 현장-2 (16m, 50ton 트레일러용)

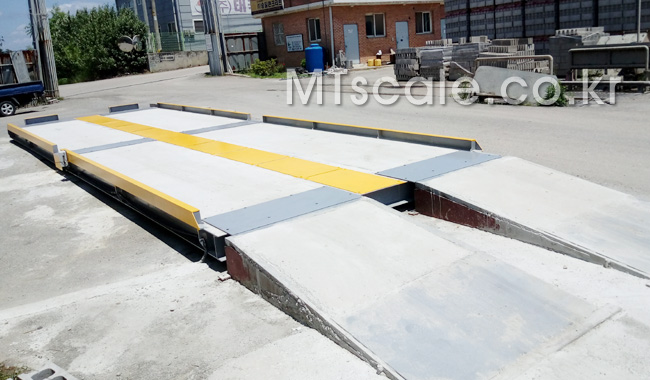

<16m, 설치완료>

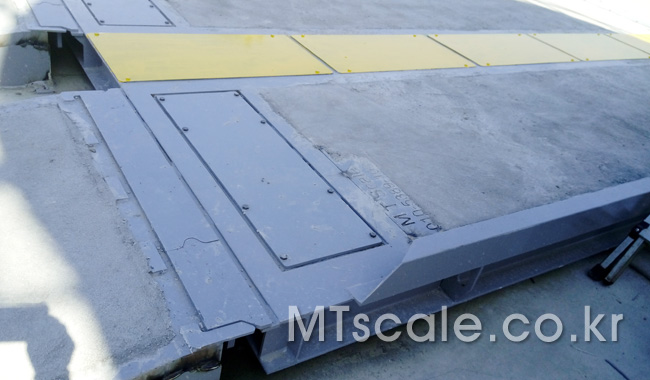

콘크리트 계량판과 RAMP 사이의 틈을 슬러지커버로 메꾸었습니다.
DUMP를 계량하려면 슬러지커버는 필수품입니다.

<16m, 검정>

<16m, 검정완료>
동하중(무정차) 계량과 정지계량 겸용입니다.
보통 골재용 덤프트럭은 동하중 계량을 하고,
혼화제, 유류 차량 등 정밀도를 요하는 경우는 정지계량을 합니다.
계량 정밀도는 정지계량은 10kg, 동하중 계량은 50kg입니다.

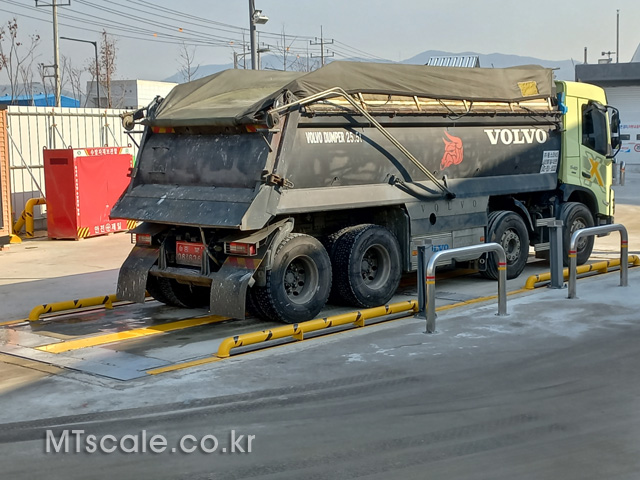

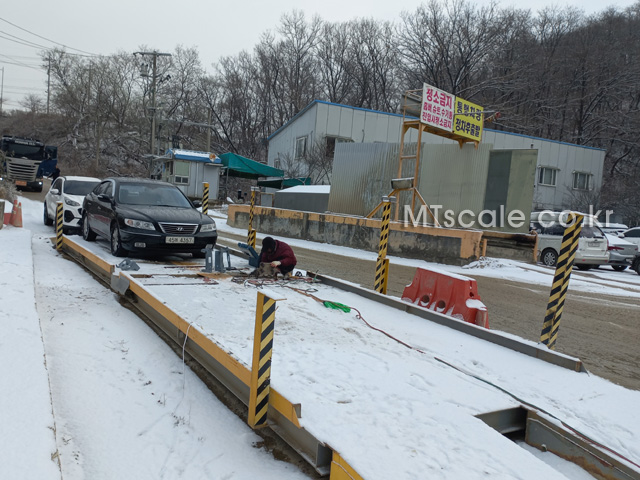

설치 실적 : 여주 현장 (11m, 50ton 덤프트레일러용)

           본 현장은 콘크리트 관련 현장이 아니고 오염토 재생공장으로서
            오염된 흙을 운반하는 덤프트럭을 계량하는 현장입니다.

          1, 저울을 이전 설치 할 계획이 있으면 “철재 계량판”으로 설치하고,

          2, 설치한 위치에서 영구적으로 사용한다면 “콘크리트 계량판”으로
            설치를 권유했습니다.
            고객은 “콘크리트 계량판”을 선택하셔서, “콘크리트 계량판”으로
            설치하게 되었습니다.
