1, Module 계량방식은
다수(2개 이상)의 계량판을 Hinge 연결하고, 각 계량판이 독립적으로 계량하여
그 계량값을 합산하여 총 중량을 측정하는 방식입니다.
당 사의 트럭스케일은 Module 계량방식입니다.(빔타입은 취급 안함.)
비고> 트럭스케일이 6-Point이상(15m 이상)이면 필히 Module 방식 이어야합니다.
1개의 빔에 3개 이상의 로드셀을 장착하면(일명 빔 타입, 또는 저상형)
트럭이 1번셀과 2번셀 사이를 밟았을때 3번셀이 들뜨는 현상이 있음으로
중량조정이 불가능합니다.
콘테이너 계량대(15m 이상의 트럭스케일)의 중량오차 요인입니다.
NAVER 블로그 “트럭스케일용 디지털 로드셀과 아날로그셀의 특성비교 및
Module 계량방식”에 상세한 설명이 있습니다.

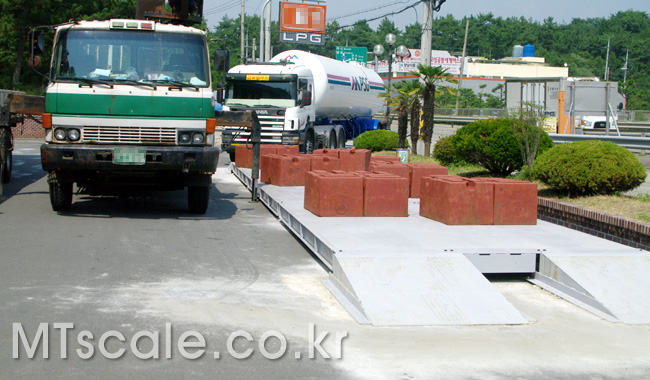

<지상식 16m(Module 방식) 트럭스케일 검정>
검정시에 분동 적재는 1회적재로 검정이 완료됩니다.

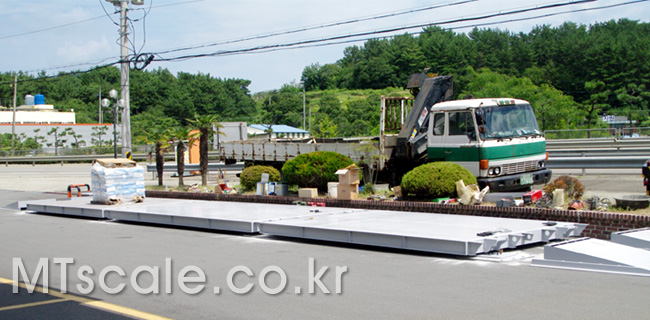

<지상식 16m 트럭스케일 설치 준비>
계량 Module 및 Ramp를 정 위치 배치합니다.
당사의 지상식 트럭스케일은 노면에 직접 설치합니다.
노면에 직접 설치하는 공법은 당사에서 개발한 신기술입니다.

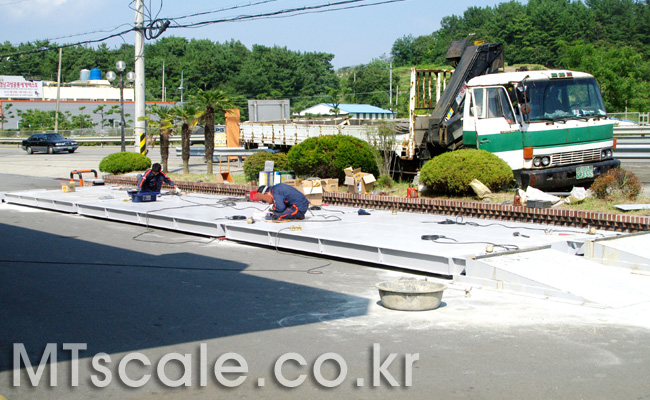

<지상식 16m 트럭스케일 설치중>

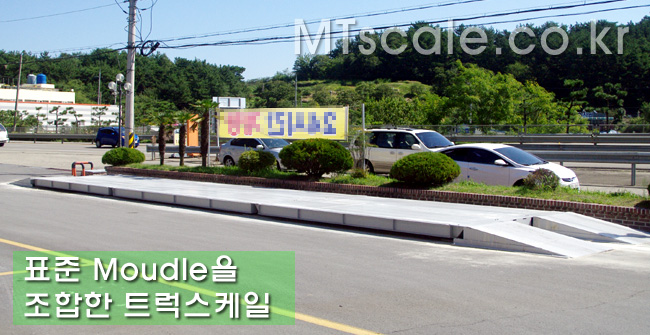

<지상식 16m 트럭스케일 설치 완료>

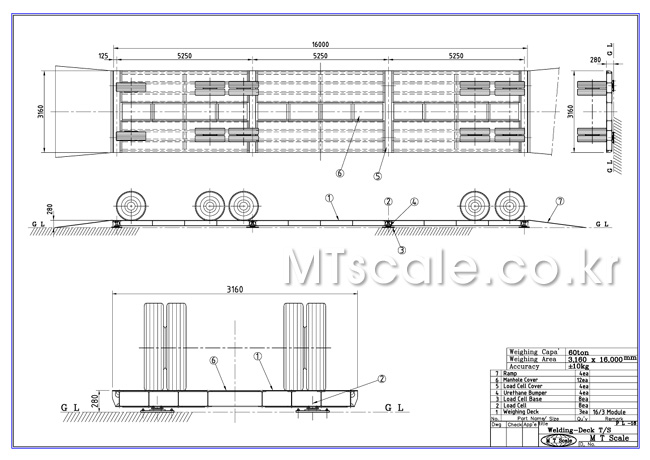

<지상식 16m 트럭스케일 설치 도면>
당사의 지상식 트럭스케일의 폭은 3160mm입니다.
바닥 청소(퇴적물 제가적업 등)를 위하여 중앙선 접부를 맨홀로 구성하였습니다.

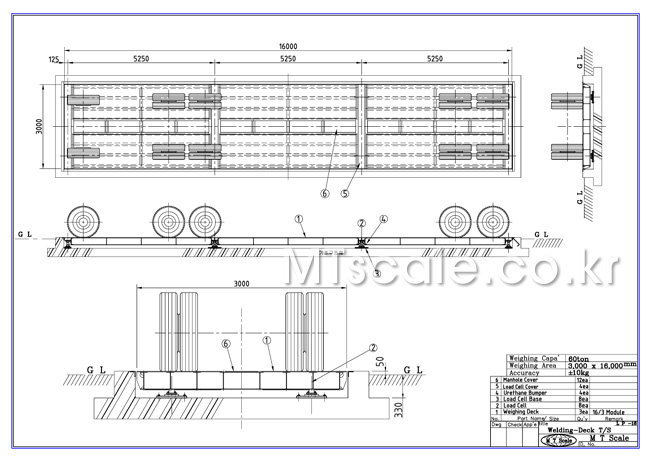

<지중식 16m 트럭스케일 설치 도면>
지중식 트럭스케일은 깊이가 낮음으로 자연배수가 가능하고
기초 공사비가 절감되며, 구조가 단순하여 누구나 시공이 가능합니다.
고객측에서 기초공사를 시공하면 당사의 건축기사가 현장을 방문하여
현장 시공도를 작도하여 제출하고 책임감리를 합니다.

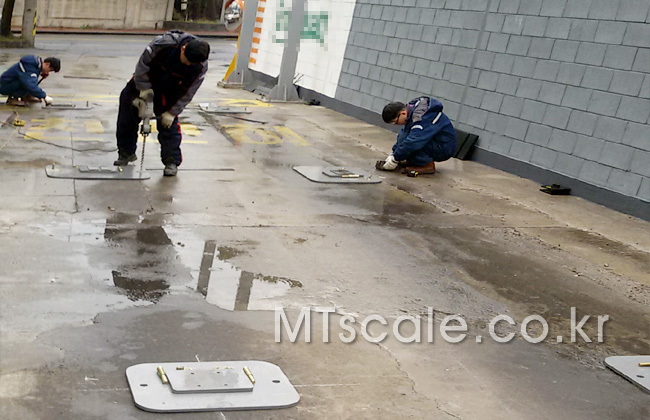

<지상식 10m 트럭스케일 설치 준비>
로드셀 베이스 설치작업 입니다.(노면에 직접 설치합니다.)
<지상식 10m 트럭스케일 계량 Module 설치>

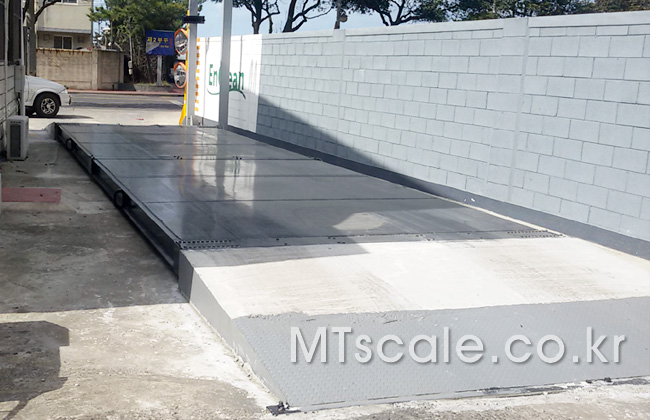

<지상식 10m 트럭스케일 계량 설치 완료>

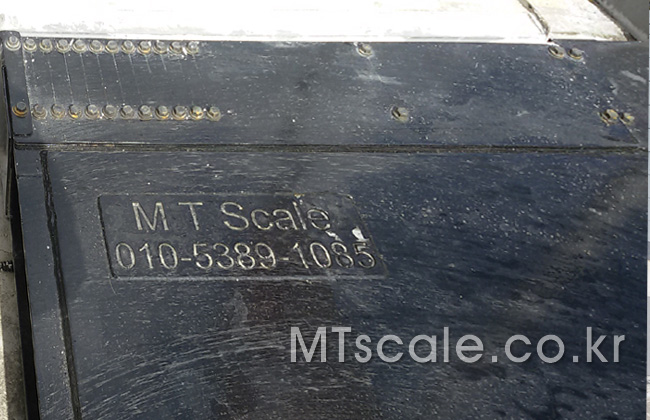

<계량 Module에 부착된 회사 마크>
회사 마크가 없으면 당사 제품이 아닙니다.
(당사의 A/S 대상이 아님니다.)

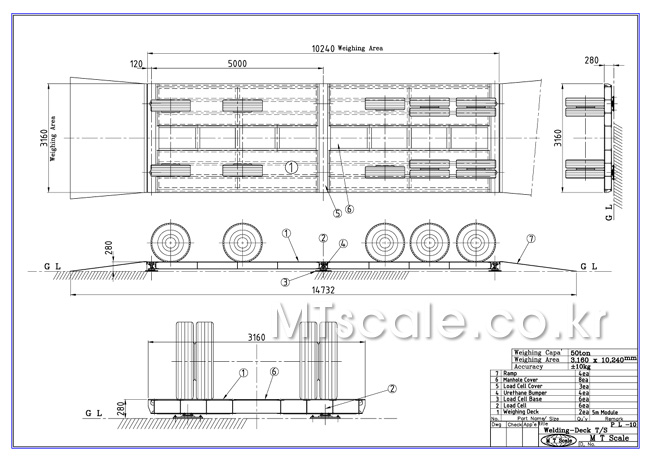

<지상식 10m 트럭스케일 설치 도면>
당사의 지상식 트럭스케일의 폭은 3160mm입니다.

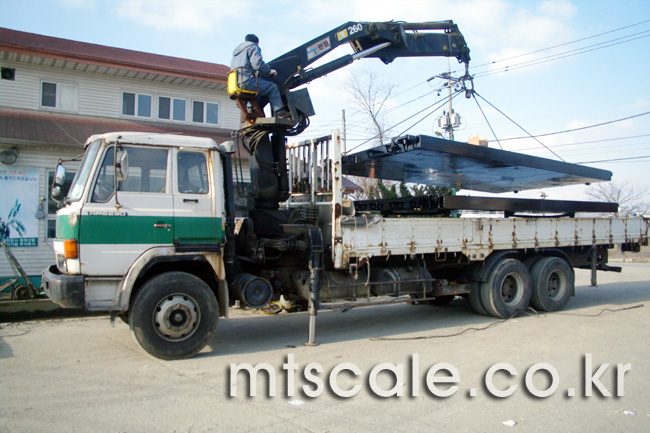

<계량 Module(Welding Deck) 하차>

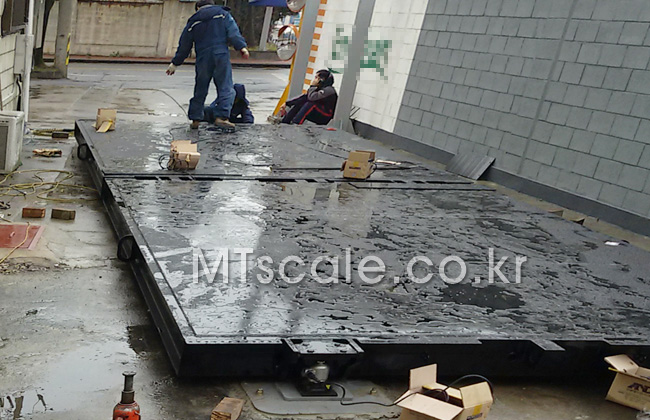

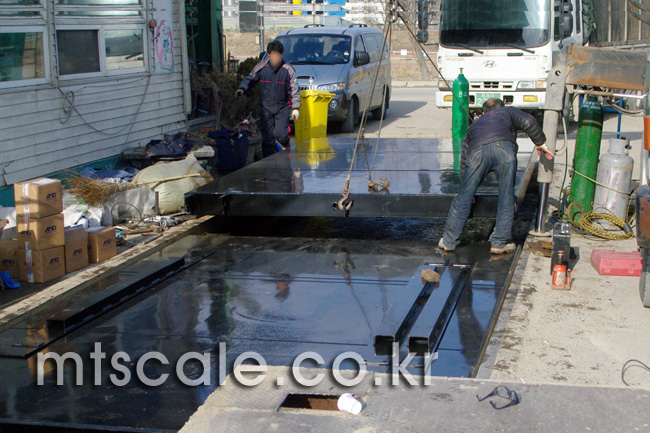

<계량 Module (2개, 10m) 설치 중>

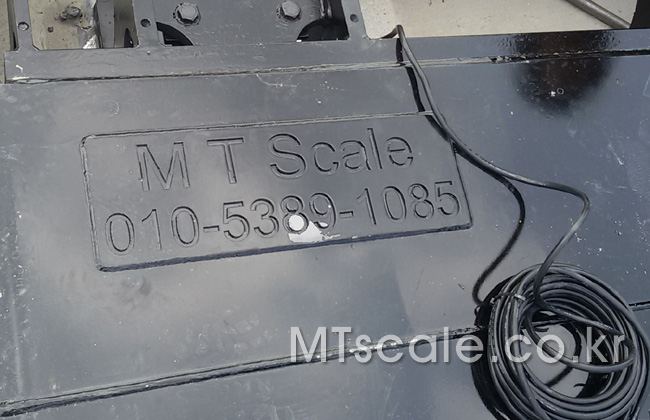

<계량 Module에 부착된 회사 마크>
당사의 Module에는 항상 회사 마크를 부착합니다.
(마크를 용접하여 견고하게 부착합니다.)

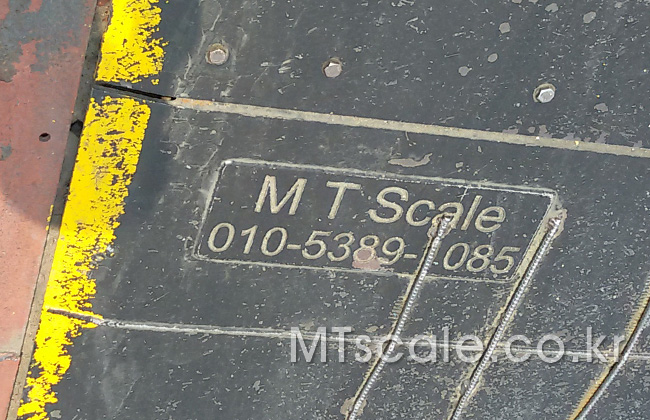

<계량 Module에 부착된 회사 마크>
사용자가 미끄럼방지용 철근을 용접하면서 마크가 손상되었습니다.

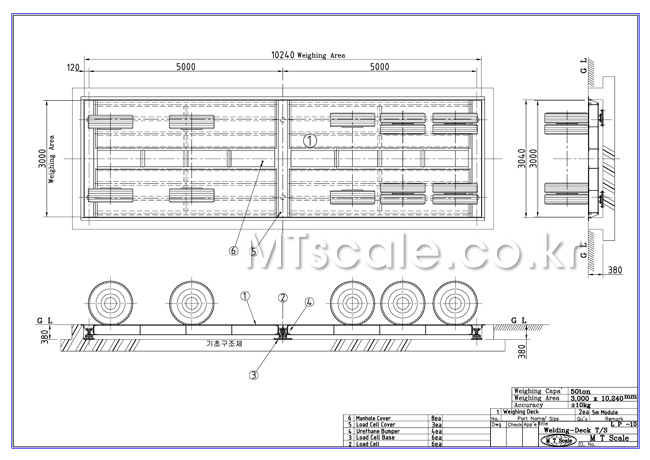

<지중식 10m 트럭스케일 설치 도면>
지중식은 슬러지 퇴적공간을 확보하기위하여 약간 깊게 시공하는 경우도 있습니다.
또한 바닥 청소(슬러지 제거 등)를 위하여 중앙선 전부를 맨홀로 구성합니다.
지상식도 중앙선 전체가 맨홀입니다.
