1, 당사의 지상식 트럭스케일은 기초공사가 필요 없습니다.
    – 차량의 진입이 가능한 “아스콘”, “콘크리트” 노면에 직접설치 합니다.

2, 트럭스케일의 규격은 (3 x 10)m, (3 x 12)m, (3 x 15)m, (3 x 16)m, (3 x 18)m이며,    각 규격의 실제 계량면적은 (3,160 x 10,240), (3,160 x 12,240), (3,160 x 15,240),    (3,160 x 16,240), (3,160 x 18,240)mm 입니다.
    계량판의 설치 높이는 280mm가 표준입니다.

영업상담 : 010-5389-1085

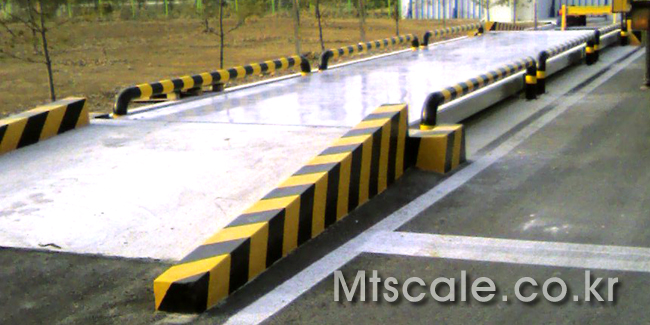

<콘크리트 노면용 설치전경>

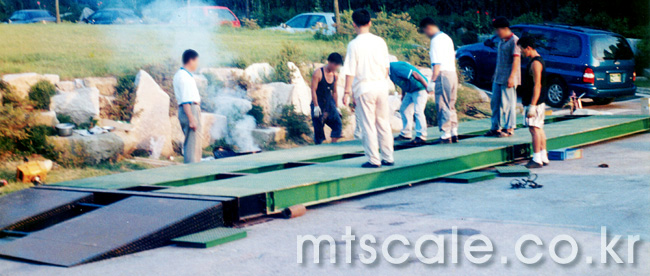

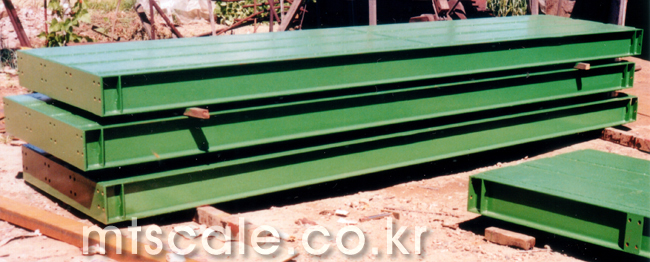

<웰딩 데크, 계량판>

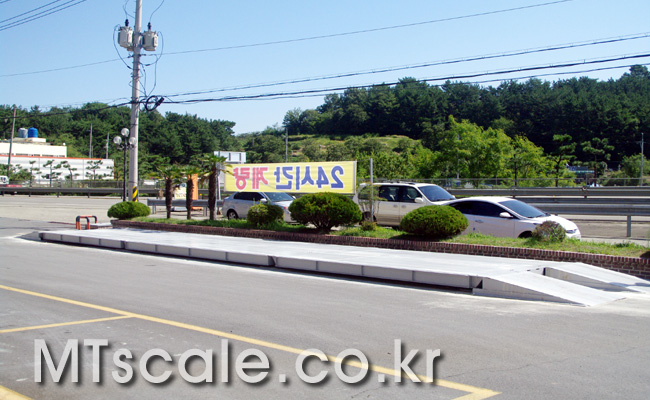

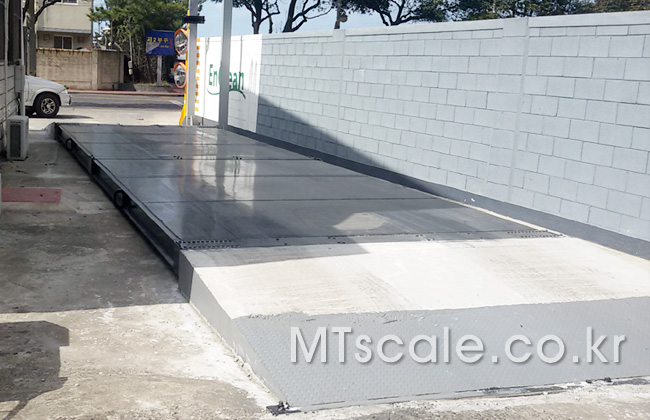

<지상식 트럭스케일 : 콘크리트 노면 설치>

아스콘 노면 설치 예

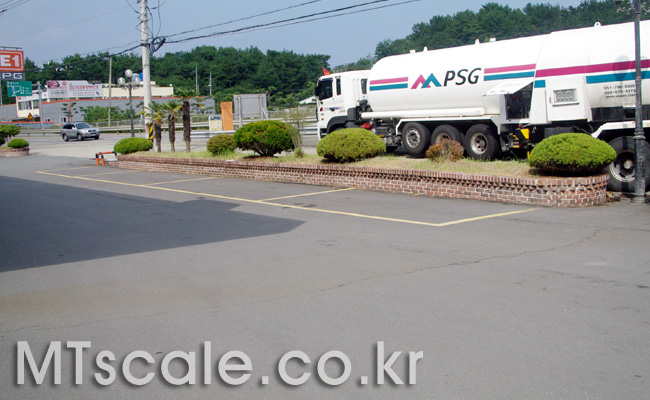

<트럭스케일 설치위치 선정>

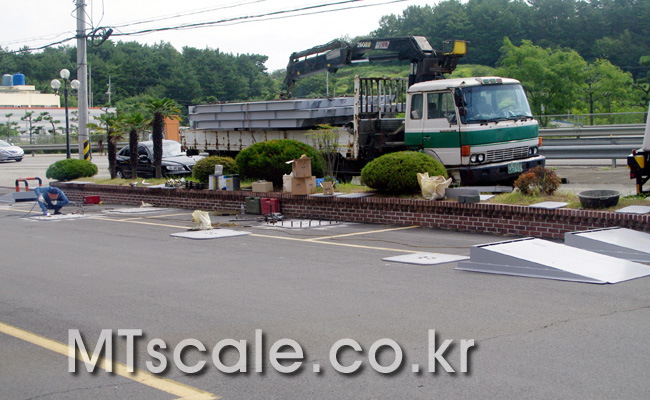

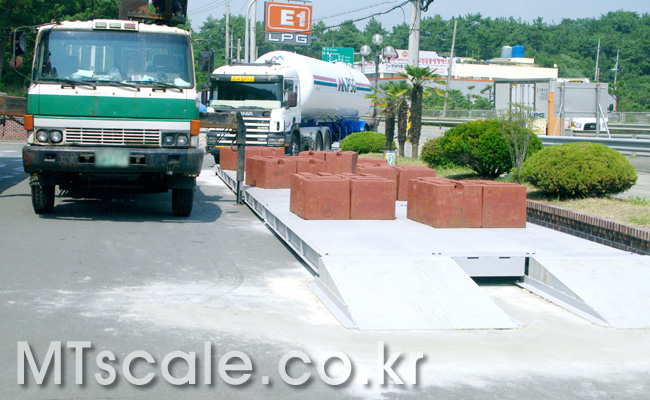

<Base Plate 설치>

– 본 제품은 3 x 16m 이므로 계량판이 5m 2개, 6m 1개 입니다.
   당사 차량에 계량판이 상차되어 있습니다.
– Base Plate는 8개 입니다.
– 양쪽 끝에 Ramp를 배치해 놓았습니다.

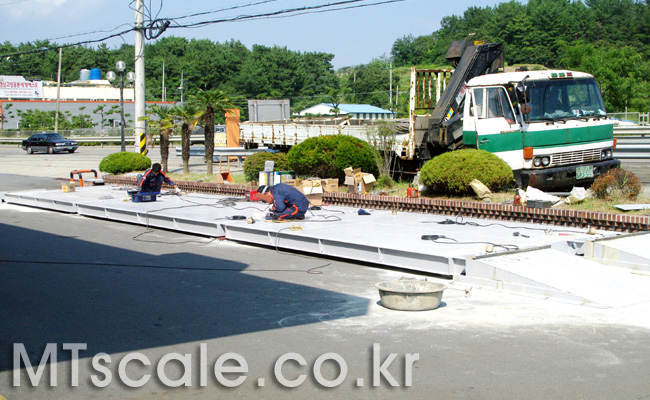

<계량판 설치(Load cell 및 기타부품 포함)>

<중량조정 / Coner balance 조정>

<검 정>

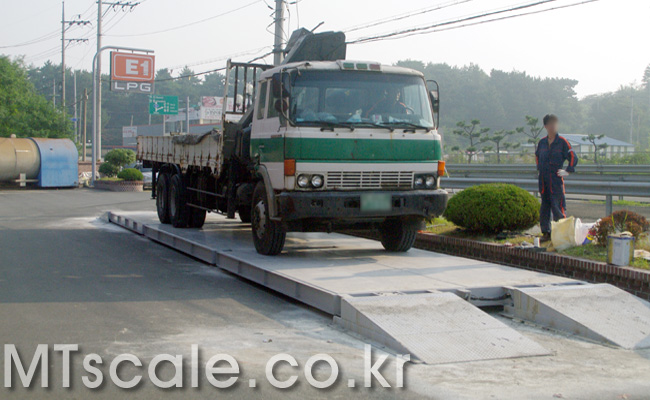

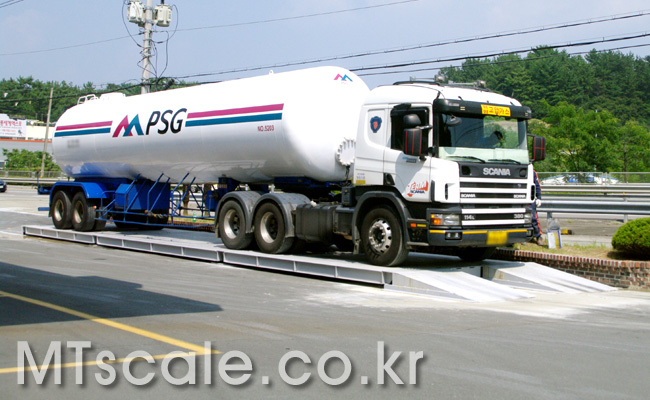

<계 량>
사용자가 지상식 트럭스케일을 정상 사용합니다.

<지상식 10m 트럭스케일 설치 준비>

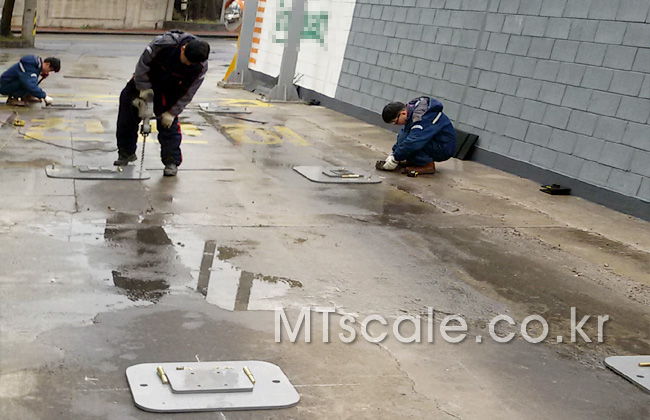

로드셀 베이스 설치작업 입니다.(노면에 직접 설치합니다.

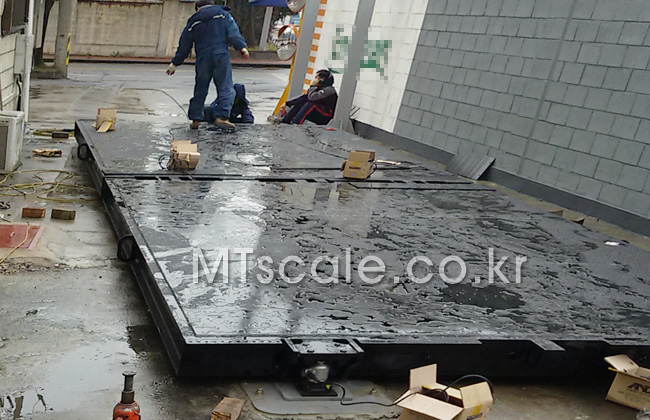

<지상식 10m 트럭스케일 계량 Module 설치>

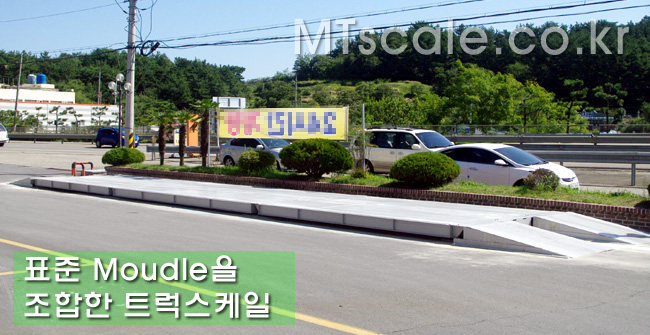

<지상식 10m 트럭스케일 계량 설치 완료>

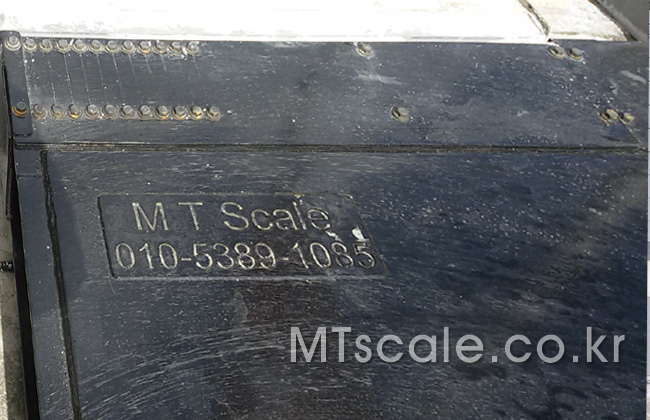

<계량 Module에 부착된 회사 마크>
회사 마크가 없으면 당사 제품이 아닙니다.
(당사의 A/S 대상이 아님니다.)

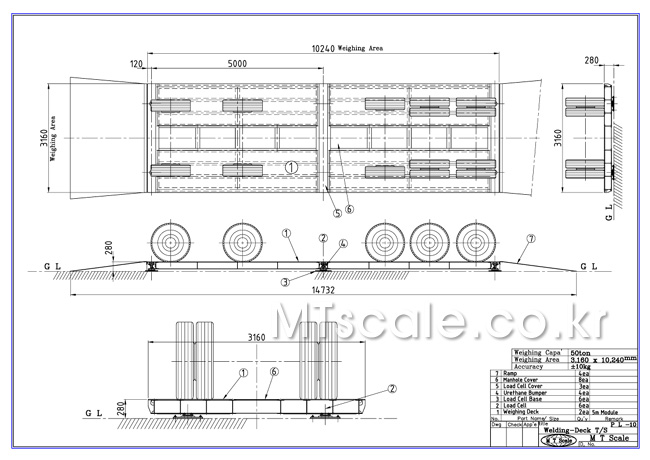

<지상식 10m 트럭스케일 설치 도면>
당사의 지상식 트럭스케일의 폭은 3160mm입니다.
